有用戶將漏電保護器安裝在變頻器輸入電路中，但在運作變頻中或者是在送電之后，漏電保護器老是跳閘，原因又找不到，許多人都認為質量有問題，但這是有原因的。本文將對此問題展開深入的分析，同時基于設計原理，，提出相應的解決方案。
輸入共模電流是檢測漏電流的電流傳感器中的，即泄漏電流到地面，檢測泄漏電流的電流互感器同時通過r/s/t三線和零線，在無泄漏電流的情況下，不論三相負荷或單相負荷，通過四條r/s/t線和n線的電流總是零。當負載側有一個短路到達地面或有一個大電容到達地面時，輸出側的電流將通過地面返回電網，流過電流互感器的電流不是零。當檢測到的電流達到一定水平時，將觸發保護開關跳閘。
一、漏電保護器運作的基本原理

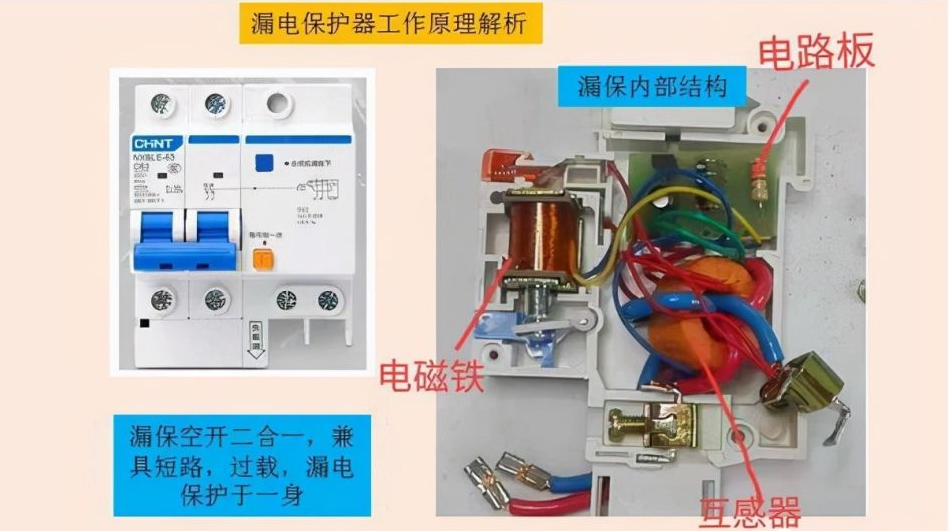

在線路上安裝漏電保護器，初級線圈與電力網線路連接，次級線圈與漏電保護器的脫扣器連接。
電氣設備正常運行時，線路中的電流處于平衡狀態，變壓器中的電流矢量之和為零(電流是一個方向矢量，如流出方向為“+”，返回方向為“-”，在變壓器中來回流動的電流大小相等，方向相反，正負抵消)。由于初級線圈中沒有剩余電流，次級線圈將不會被感應，并且漏電保護器的開關裝置在閉合狀態下操作。
設備機殼發生漏電，人接觸時，在故障點發生分流，該漏電電流經人體―大地―動作接地返回到電壓互感器中性點(不通過電流互感器)，電壓互感器流入、流出的電流變得不平衡(電流矢量之和不為零)，初級線圈發生剩余電流。 因此，感應出次級線圈，若該電流值達到漏電保護器規定的生物電流值，開關將自動斷開，電源將被切斷。

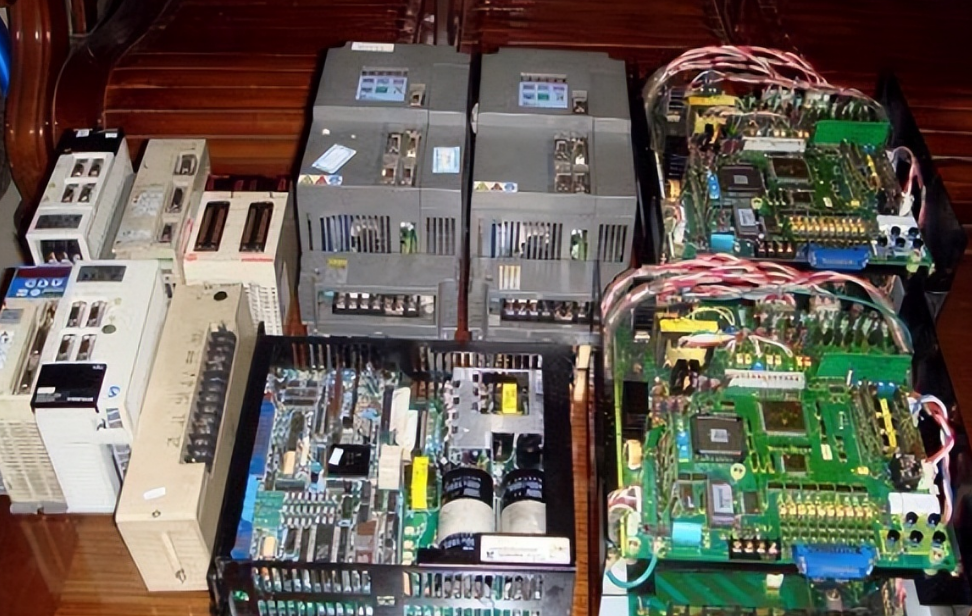

二、變頻器漏電流產生的原因分析
大量的漏電流如何在設備使用過程中產生
普通電機繞組與套管之間存在較大的分布電容時，在進行供電條件下，電源線上只有50hz的工頻電壓。然而，當電機由變頻器驅動時，輸出電壓是在0V和530V之間快速跳變的脈沖電壓，并且脈沖電壓產生諧波，對于同一電機的相同分布電容，該諧波將使泄漏電流增加100倍以上，因此當運行變頻時，就容易導致漏電開關跳閘。
輸入端安規電容的作用
為了減少對外部電網的內部干擾，在主要輸入端應用了安全電容。為了保護多組電容器，變頻設備能夠承受來自電力網的大電壓突發波動，例如在發生閃電擊中時、設備無明顯損傷
由于變頻設備中電容較小（4700pf），工頻阻抗很大（1.4m），對漏電流的貢獻很小（每相約0.15ma，三相平衡時基波漏電流的總和為零）。
然而，當電網中的電壓諧波值較高時，會明顯增加電網的漏電流，而且三相并不會相互抵消。泄漏電流的值與電壓諧波的頻率和諧波電壓的幅度成正比。所以在漏電開關運行時大概率會跳閘。
總結
上文所述的產生漏電流不僅僅大于50mA，而具體的數據根據實際情況，將與以下幾個因素有關：
1、電機電纜線的長度；
2、電機電纜線是否有屏蔽；
3、調制頻率；
4、在應用無線射頻時是否干擾濾波器；
5、電機是否接地。

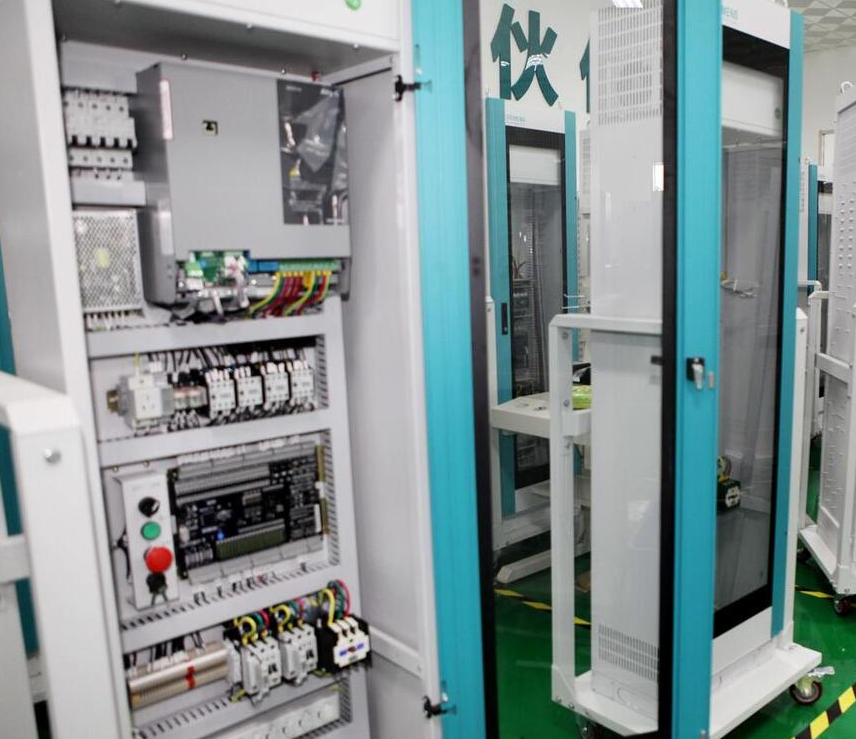

三、減小漏電流的方法
載波頻率：
設備中的載波頻率越高，產生漏電流就越大，這是因為漏電流的有效值與頻率約為開放關系
輸出頻率：
當輸出頻率較高時，漏電流與輸出頻率關系不大，但基本接近零頻率。但是當變頻設備+出現疊加三相輸出的漏電流時，會增大漏電流的有效值。
“零地合一”接線方式對漏電流的影響：
所謂零接地集成是指將電網的零線作為地線連接到PE端，當機殼受變頻設備+和負荷影響產生的漏電流通過零線導向返回了電網中，而且漏電保護器開關是無法檢測這部分漏電流的，根據相關理論來說，當變頻器和電機負載的外殼沒有接地時(主要是電機外殼)，漏電流理論上能夠接近為零，但事實上不可以保證，只有提升和減少漏電流。
輸出電抗器的作用：
通過在變換器的u/v/w輸出端加入反應器，可以降低負載的高頻阻抗和漏電流。
